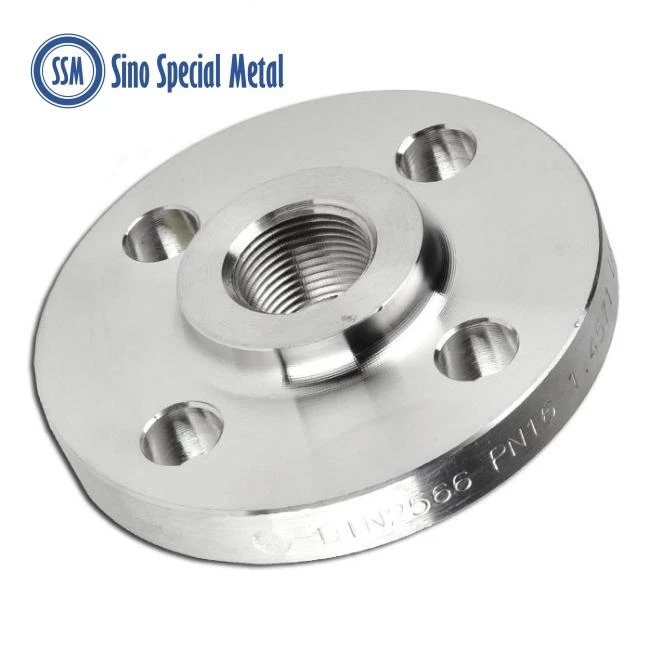

Konsepsyon bride threaded (yo rele tou yon 'bride vis') sèvi ak yon fil vis pou konekte bride a nan yon tiyo. Yon fil gason koupe sou yon bout tiyo pandan y ap yon fil fi koupe nan twou bride a; Lè sa a, se tiyo gason an Threaded vise nan bride an Threaded fi.
|
|
|
|
Detay sou Threaded Flange: 1. Threaded bride; 2. fil; 3. tiyo oswa Fitting |
|
Menm si konsepsyon bride fil la disponib nan anpil gwosè ak evalyasyon presyon, li se sitou itilize pou sistèm tiyo gwosè ti sa vle di mwens pase oswa egal a 4 pous. Itilizasyon li se tou tipikman restriksyon nan sistèm ki pa toksik, sistèm presyon ki ba, ak sistèm tanperati ki ba. Bride file ½ pous a 2-pous pi komen pase gwosè 2 pous ak pi wo. Akòz aplikasyon pou presyon ki pi ba yo, bride threaded itilize figi plat ak leve sèlman. Yo pa apwopriye pou aplikasyon pou tanperati ki wo paske jeyometri fil la ta defòme, ki souvan mennen nan flit.
Avantaj nan pi gwo ak bride Threaded se ke yo ka konekte nan yon tiyo san yo pa bezwen pou soude. Fòme jwenti san yo pa bezwen soude se yon avantaj konsiderab, epi li esansyèl nan kèk kote ak endistri tankou zòn eksplozif (ansyen zòn rated) tankou estasyon gaz, plant hexane, magazen ki gen likid ki ka pran dife elatriye. Si pa gen okenn soude obligatwa, yon sous potansyèl. nan ignisyon yo retire. Yon lòt avantaj se ke li se pi vit ak pi fasil yo rasanble ak demonte yon jwenti bride threaded pase yon jwenti bride soude.
Brides Threaded yo pa apwopriye pou tiyo ki gen yon epesè miray mens, depi koupe yon fil sou tiyo sa yo difisil. Nan kèk ka, yo ka itilize yon soude sele pou ogmante entegrite bride a epi redwi chans pou flit. Ajoute yon soude sele pral ogmante entegrite bride a, men li tou fè jwenti a pi difisil pou rasanble ak demonte (paske soude a fè li yon jwenti pèmanan).
Pifò gwoup jeni ak asosyasyon limite itilizasyon bride file nan yon seri gwosè soti nan ½ a 4 pous, ak klas presyon 300 ak pi ba a. Paske pa gen okenn soude yo itilize, bride fil yo gen plis tandans fè flit pase tokay jwenti yo soude, ak sele a se sansib a domaj si aliyman bride rive. Pou rezon sa yo, bride fil yo se yon move chwa pou sistèm danjere kote flit ka gen enplikasyon katastwofik.
Teknik Tès ki pa Destriktif (NDT).
Radyografi ka itilize pou tcheke pou korozyon sou figi bride a, epi tou pou angajman / aliyman fil.
Estanda ASME
Kondisyon yo pou koneksyon bride threaded yo reflete nan estanda ASME B1.20.1 ak ASME B31.3.
Spesifikasyon Creole Pou Bride Threaded
|
Dimansyon |
ANSI B16.5, ANSI B16.47 Seri A & B, MSS SP44, ASA, API -605, AWWA, Desen Customize |
|
Gwosè |
1/2" (15 NB) pou 48" (1200NB) |
|
Klas |
150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN Creole ND-6,10, 16, 25, 40 elatriye. |
|
DIN |
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2632, DIN2634, DIN2634, DIN2634 2637, DIN2638, DIN2673 |
|
BS |
BS4504, BS4504, BS1560, BS10 |
|
Kalite figi bride |
Flate Face (FF), Raised Face (RF), Joint Kalite Ring (RTJ) |
Materyèl & Klas brides Threaded
|
Nerjaveèi asye Threaded brides |
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
|
Duplex & Super Duplex Steel Threaded brides |
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
|
Kabòn Steel Threaded brides |
ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
|
Low Tanperati Kabòn Steel Threaded Flanges |
ASTM A350, LF2, LF3 |
|
Alloy Steel Threaded brides |
ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
|
Copper Alloy Steel Threaded brides |
ASTM SB 61 , SB62 , SB151 , SB152 UNS No C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS No C 10100, 10200, 10300, 10200, 10200, 10200 |
|
Nikèl alyaj Threaded brides |
ASTM SB564, SB160, SB472, SB162 Nikèl 200 (UNS No. N02200), Nikèl 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N055080), (UNS No. N055080), (UNS No. N02201), N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No.), N10276. 20 (UNS No. N08020) |
ASME B16.5 Raised Faced Threaded Brides Kalite Disponib
|
Threaded Flange |
Bride vis |
|
ANSI B16.5 Brides Threaded |
Threaded bride dimansyon |
|
ASME B16.5 bride vis |
ANSI B16.5 Klas 150 Brides Threaded |
|
Nerjaveèi asye Threaded Brides Founisè |
SS Threaded Flange |
|
Threaded plak bride konsesyonè |
ASME B16.47 Seri A ak B ekspòtatè bride vis |
|
ANSI B16.5 klas 150 Screwed Flange Stockholder |
ANSI 150 Threaded bride distribitè |
|
Kabòn Steel Threaded Flange |
High Quality Screwed Flanges Manifakti |
|
ASTM A182 Nerjaveèi asye vis bride |
Duplex Steel Threaded Flange |
|
Super Duplex Steel Threaded fòje bride |
Copper Nikèl Threaded tiyo bride |
|
Segondè nikèl alyaj visse brides |
Hastelloy Flat Faced Threaded Brides Stockist |
|
Titàn ASME B16.47 Seri A ak B bride vis |
Inconel Threaded brides |
ANSI B16.5 Threaded Flanges aplikasyon
ASME B16.5 Threaded Flanges yo konnen yo bay pèfòmans eksepsyonèl epi yo jeneralman devlope pou satisfè demand yo. Nou ofri yon pakèt bride vise atravè yon rezo atravè lemond branch ki kenbe stock. Bride Threaded sa yo itilize nan divès endistri tankou:
Nerjaveèi asye Threaded brides itilize nan lwil oliv ak gaz tiyo
Threaded brides itilize nan endistri chimik
Alloy Steel Screwed Flanges itilize nan plonbri
Flat Faced Threaded Flanges itilize nan chofaj
Brides tiyo Threaded itilize nan sistèm rezèv dlo
ANSI B16.5 Threaded Flanges fòje itilize nan Power Plant
Threaded Plak Flanges itilize nan endistri papye ak pâte
Threaded Flange itilize nan aplikasyon pou objektif jeneral
Steel Threaded Flanges itilize nan endistri fabrikasyon
Threaded Flange itilize nan endistri pwosesis manje
Threaded Flanges itilize nan tiyo estriktirèl
